Что нужно знать о коллекторах для систем водоснабжения и отопления

24.08.2020
Коллекторы или гребенки обеспечивают перераспределение водяного потока к потребителю, разбивку системы отопления или водоснабжения на отдельные контуры без снижения давления в сети. Конструкция представляет собой отрезок трубы с врезанными отводами меньшего диаметра. В зависимости от модели и исполнения отводов может быть от 2 до 13. Обычно производители выпускают коллекторы с 2, 3 и 4 отводами, которые при необходимости можно подсоединить друг к другу.

Принцип работы и виды коллекторов

Устройства классифицируют по назначению, материалу изготовления, способу подключения, количеству подводов. Коллекторы для системы водоснабжения обычно маркируются специальными вкладышами синего и красного цвета. Для удобства пользования у многих моделей также есть возможность маркировки отдельно каждой линии. При выполнении ремонтных работ можно быстро отключить подвод воды к определенному потребителю, что значительно упростит задачу.

Коллекторы системы отопления представляют собой аналогичные конструкции, главным отличием которых будет двойной комплект подводов: подающая и обратная гребенка. Подающие отводы перераспределяют теплоноситель от котла к каждому потребителю, обратные — возвращают для повторного нагрева. Подобные системы оправдали себя при обустройстве загородного дома, позволяя регулировать нагрев каждого помещения отдельно, полностью перекрывать поток при необходимости. Подключение к коллектору расходомеров обеспечит контроль объемов теплоносителя.

Популярные материалы при изготовлении гребенок:

  • Нержавеющая сталь.
  • Лучшие модели в категории цена/качество, отлично подойдут для домашних систем. Используются для сетей, давление в которых не превышает 10 бар.

  • Латунь.
  • Надежное и долговечное оборудование, выдерживает давление в сети до 14 бар. Единственным недостатком является высокая цена.

  • Полипропилен.
  • Недорогой вариант оборудования, выдерживает эксплуатацию в системе с давлением до 6 бар. Материал боится прямых солнечных лучей, но при должной защите прослужит достаточно долго.

Монтаж распределительного узла систем водоснабжения и отопления имеет особенности. Подключение коллекторов проводиться при помощи конусного соединения или под плоскую прокладку. Используются нерегулируемые и регулируемые гребенки, в конструкции которых предусмотрены шаровые или запорно – регулировочные вентили. При помощи фитингов гребенка соединяется с другим сантехническим оборудованием. Коллекторы бывают проходными и концевыми, цельными и модульными, что подразумевает стыковку нескольких изделий между собой для получения нужного количества отводов.

Популярные модели коллекторов:

  • Гребенки с выходом под прямым углом.
  • Для регулировки или перекрытия воды в конструкции коллектора предусмотрен запорно – регулирующий вентиль. На седле клапана расположено уплотнительное кольцо из EPDM, что обеспечивает длительную и беспроблемную эксплуатацию. Управление вентилем обеспечивает удобная рукоятка, расположенная под прямым углом к отводам. Монтажные работы облегчает расстояние в 50 мм между отводящими патрубками. Количество отводов: от 2 до 4, при необходимости несколько гребенок можно стыковать между собой.

  • Коллекторы с запорно – регулирующими вентилями.
  • Обеспечивает регулировку или отсечение потока каждой подключенной точке водозабора. На седле клапана предусмотрено уплотнительное кольцо из EPDM, межосевое расстояние отводящих патрубков — 40 мм, количество отводов: от 2 до 4. Для подключения большего количества потребителей гребенки стыкуются между собой.

  • Гребенки с шаровым краном.
  • Обеспечивают полное перекрытие водяного потока по каждой отдельной линии. Для удобства эксплуатации предусмотрена маркировка холодного или горячего водоснабжения, межосевое расстояние — 40 мм, количество отводов: от 2 до 4. Стыковка потребителей или дополнительной гребенки проводится при помощи конусного соединения.

  • Коллекторы из нержавейки.
  • Применяются для домашних систем водоснабжения или отопления, межосевое расстояние — 40 мм, количество отводов: от 3 до 13. Недорогой и практичный вариант, не используются в сетях с повышенным давлением.

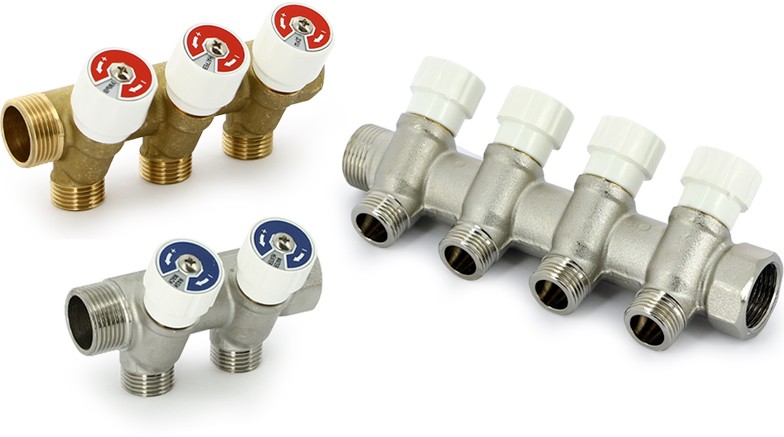

типы коллекторов

Вне зависимости от модели, отводы для воды в распределительных коллекторах меньше основного входа. Это требование необходимо для сохранения давления в сети. Гребенки для отопительной системы устанавливаются обычно в паре. Нижний модуль подает остывший теплоноситель к нагревательному элементу, от которого он вновь циркулирует через верхний коллектор.

Другие критерии выбора коллекторов:

  • Пропускная способность гребенки.
  • Расчетные параметры давления.
  • Материал корпуса.
  • Возможность дополнительного оснащения (установка расходомеров, увеличение отводов для других потребителей).

Коллекторы для горячего или холодного водоснабжения отличаются от отопительных гребенок, поэтому этот момент важно уточнить при покупке. Распределительный узел отопительной системы можно выбрать с дополнительной комплектацией ручного или автоматического воздухоотводчика, заглушками, учетным оборудованием. На сайте также представлены комплектующие элементы, вкладыши для подключения плоского уплотнения. Консультация нашего менеджера поможет с выбором подходящего сантехнического оборудования.
